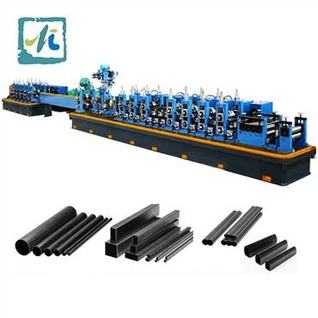

Peiriannau Gwneud Pibellau M165

Mae'r felin wedi'i bwriadu ar gyfer cynhyrchu pibell gron o Φ76 mm-Φ168 mm gyda thrwch o 2.0 mm - 5.0 mm o stribed coil wedi'i rolio'n oer a'i rolio'n boeth trwy gyfrwng tiwbaidd heb ei gau gyda'i weldio dilynol i mewn i diwb, gwres ymyl trwy ddulliau weldiwr amledd uchel cyflwr solid, weldio sêm hydredol mewn rholiau o beiriant weldio tiwb, oeri, sizing neu siapio ymhellach a thorri tiwb diddiwedd ar hyd y llif mewn darnau wedi'u mesur.

I. Melin tiwb ar gyfer gwneud pibell

Coil → → decoilerr → → Torrwr a weldiwr pen stribed → → Cronnwr Troellog → → Adran ffurfio (Uned fflatio + Prif uned yrru + Uned ffurfio + Uned ganllaw + Uned weldio ymsefydlu amledd uchel + rholer gwasgu) + Ffrâm dad-burr → → Uned oeri → → Uned maint a sythu → → Gwelodd hedfan o dan reolaeth cyfrifiadur → → Tabl rhedeg allan → → sythu

III. Amodau sylfaenol:

a) Manyleb Pibell Ddur

Diamedr pibell crwn: Φ76 –Φ168mm

Pibell sgwâr: 60X60mm –125X125mm

Pibell petryal: 80X40-100X50mm

Trwch Pibellau: 2.0 - 5.0mm

Hyd Pibell: 6.0m - 12.0m

IV. Colur offer a phrif baramedrau uned sengl:

Dadorchuddiwr un-coed hydrolig gyda phliciwr

Bydd ehangu mandrel trwy hydrolig, cylchdro safle Mandrel â llaw, Brêc niwmatig.

Fflatiwr Pum-rôl

Mae yna barau o rholio trochi ac anfon. Trefnir rholiau gwastad ar gyfer dau ben a thri isod. Mae silio hydrolig yn pwyso ar anfon ac anfon, mae modur rholio mwy gwastad yn cael ei glymu gan gyflymder llyngyr a sgriw llyngyr, gall y sgriwiau llyngyr o'i flaen ac un yn y cefn ddod yn wir trwy gysylltu llawes, a all sicrhau rholio lefelu uchaf a bod y gofrestr lefelu yn gyfochrog, a thrwy hynny sy'n cyrraedd y bwriad i fflatio.

Cneifio& peiriant weldio casgen

3.1 Peiriant paramedrau cneifio hydrolig: Torri yn ôl system hydrolig

3. Cronnwr troellog llorweddol

Mae'r cronnwr wedi'i gyfansoddi gan yr elfennau canlynol: Braced isel, braced isel, Revolver, 7 rholer Uned fflatio, 2 rholer yn bwydo, a system bwydo coil

Cyflymder bwydo: Max.200m / min

Ffurfio& adran maint

5.1 Ffurfio blwch gêr melin, cymal cyffredinol

Fflatiwr mynediad melin trwy gofrestr uwch-lorweddol a rholyn is-lorweddol, un fflatwr pum rholyn positif, un pâr o rolio fertigol bwydo.

Mae'r felin ffurfio yn cynnwys: Stondin wedi'i yrru, Stondin rholio ochr: 8 set (Fertigol) a ffrâm rholer llorweddol gyda gêr llyngyr& siafft. addasu i fyny ac i lawr ar yr un pryd a lefel.

Adran Weldio

6.1 Mae'r adran weldio yn cynnwys: Uned canllaw sêm: 1 set, stand gwasgu: 4 rholer (Φ 90mm), ffrâm dad-burr: 1 set (2 ben ac uned lorweddol ar gyfer smwddio sêm: 2 rholer

6.2 Rhan oeri y cafn Oeri: 1 set o 4.0 m

6.3 Cyflwr solid Weldiwr amledd uchel (GGP400KW)

Modd allbwn cylched tanc: dim allbwn trawsnewidydd weldio, cyseiniant eilaidd gydag oerach dŵr-dŵr ar gyfer weldiwr

Gwelodd ffrithiant hedfan CNC

Teithio cerbyd llif: Rack a pinion gyda lath gêr

Modur ar gyfer teithio: DC 37KW

Modur ar gyfer llifio: AC 90KW

Goddefgarwch Hyd: 0-6mm

Tabl rhedeg allan

8.1 Mae'r system rhedeg allan yn cynnwys: Cludwr rholer 18 metr (gan gynnwys blwch pacio) yn niwmatig

System Rheoli Trydan

Gyrrwr AC cronnwr troellog llorweddol.

Gyriant a rheolaeth DC ddwbl ar gyfer ffurfio a sizing melin gyriant DC,

Prif reolaeth panel gyriant DC (offeryn ac ati)

Panel gweithredu melin (addasiad cyflymder, rheolaeth ac ati).

9.3 System rheoli torbwynt hedfan

Gyriant cerbyd llif gyda modur DC 37KW,

Paen gweithredu LCD

(hyd a gosodiad swp, offeryn rheoli ac ati).

Rholeri

10.1 Ffurfio a sizing deunydd rholeri

Deunydd: Cr12

Caledwch: 60 HRC + / - 2

10.2 Deunydd rholeri weldio

Llinell Peiriant Melin Tiwb=>Melin Rholio Oer=>Cydrannau Melin Tiwb
